Magnetic Absolute (single-turn, BiSS): 17bit, 16bit
Protective functions
Over/Under voltage, Over current, Overheating, Short circuit
Safety feature
Safe Torque Off (STO) SIL3/PLe
Debug & configuration
Serial interface
Digital Inputs
4 not isolated 5-24 Vdc PNP
Analog Inputs
2 not isolated | 0-10 Vdc
Digital Outputs
2 not isolated 24 Vdc PNP
Technische Dokumente
Datasheet
3D STP file

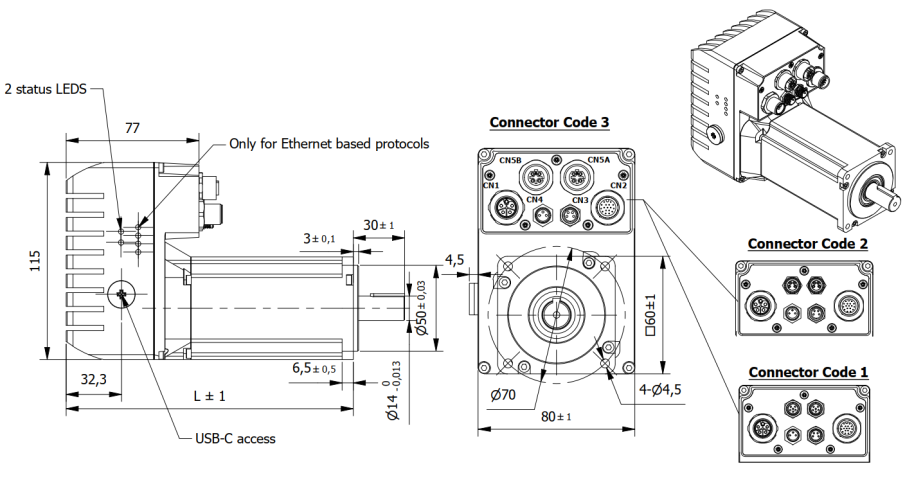

Short manual - code 2
Short manual - code 3
Kundenspezifischen Kombinationen sind auf Anfrage erhältlich. Kontaktieren Sie uns
Getriebe
GP56 -S
Planetary gearboxes - GP series
Size (mm)
56
Length (L) (mm)
50,6 - 67,8
Reduction Ratio
3,293 - 62,326
Nominal Output Torque (Nm)
7,73 - 26,48
Max. Input Speed (rpm)
4658 - 13000
GP56 -N - Low noise
Planetary gearboxes - GP series
Size (mm)
56
Length (L) (mm)
56 - 73
Reduction Ratio
3,24 - 35,05
Nominal Output Torque (Nm)
1,53 - 15,84
Max. Input Speed (rpm)
5450 - 9758
GP56 -T - Torque
Planetary gearboxes - GP series
Size (mm)
56
Length (L) (mm)
54,8 - 86
Reduction Ratio
3,293 - 256,23
Nominal Output Torque (Nm)
7,73 - 35
Max. Input Speed (rpm)
4658 - 13000
56JMS
Planetary gearboxes - JMS series
Size (mm)
56
Length (L) (mm)
37,8 - 60,8
Reduction Ratio
3,6 - 76,77
Nominal Output Torque (Nm)
9 -30
DL Studio
DL Studio ist ein Windows-PC-Programm, das die Konfiguration und das Debuggen aller Schrittmotoren und bürstenlosen Motoren und -antriebe ermöglicht. Das DL Studio ist einfach und intuitiv und ermöglicht die Konfiguration aller wichtigen Betriebsparameter durch schrittweise Anleitungen, die Echtzeitüberwachung aller Betriebsparameter und den Zugriff auf den Alarmverlaufsspeicher.
Mit DL Studio ist es möglich, Konfigurationsprofile zu erstellen und diese auf Ihrem PC zu speichern, um sie je nach Bedarf der Anwendung auf andere Antriebe herunterzuladen. Darüber hinaus ermöglicht es Ihnen auch, die Firmware-Version der Antriebe zu aktualisieren.
Software
Manual
Für die Nutzung der Software ist ein USB-C-Schnittstellenkabel erforderlich, das auf Anfrage erhältlich ist.
Das "Connector Kit" ist nicht im Lieferumfang enthalten, aber auf Anfrage erhältlich.
